简易同步电动机的能耗制动控制线路实验

一、操作所需电器元件：（明细表见表1 ）

代号	名称	型号	规格	数量	备注
QS1	低压断路器	DZ108-20/10-F	脱扣器整定电流0.65~1A	1
FU	螺旋式熔断器	RL1-5	配熔体3A	3
QS2、QS3	转换开关	KNG3-1		2
XT	接线端子排		AC660V25A	13位
DW-05	电阻箱		90V /1.3A	4
M	凸极式同步电动机		UN380V（Y）IN0.35A	1

二、电路图：

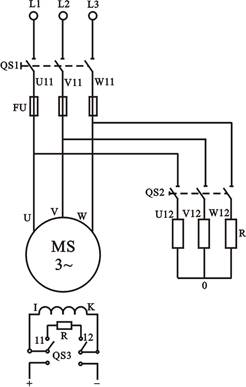

                                 图1
图中同步电动机制动的原理：同步电动机停车时，如需要进行电力制动，则无例外地采用能耗制动。这时，将运转中的同步电动机定子电源断开，再将定子绕组接于一个外电阻R上，并保持转子励磁绕组的直流励磁，同步电动机就成为电枢被R短接的同步发电机，这就能很快地将转动的机械能变换为电能，最终成为热能而消耗在电阻R上，电动机即被制动。
三、安装与接线：

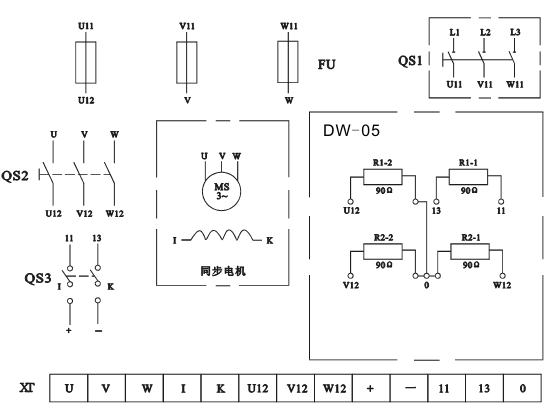

布置与接线参考图2，操作者应画出实际接线图。安装与接线后应符合第二章2-1的要求。

                                                                    图2
四、检测与调试：
同步电动机起动前，先将QS3合向上面﹝即同步机励磁绕组短接R1-1（90Ω）﹞，接通交流电源：“合”QS1使同步机全压起动，待电机转速接近1500r/min，将QS3合向下面（即同步机励磁绕组接向输出电压为12V左右的励磁电源），让同步电机在同步转速下运行几分钟。断开QS1，观察电机停机所需时间，重复上述起动过程，断开QS1，合上QS2观察电机能耗制动的停机时间。
